Żarmar ta' dettalji strutturali

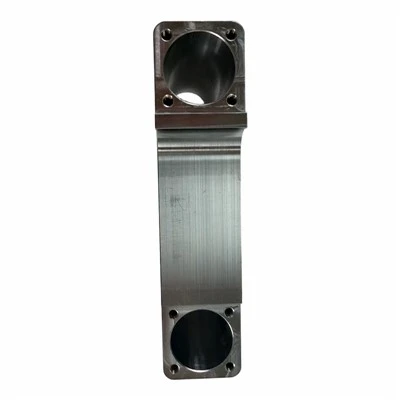

Sedil taċ-ċirku f'forma ta 'furketta t'isfel
Il-bażi hija struttura ta 'blokk poligonali bi truf maqtugħin, b'toqob ċirkolari lixxi ġewwa biex jiddaħħal ix-xaft tal-pin, u b'hekk tinkiseb rotazzjoni biċ-ċappetti u tippermetti li t-tarf tal-konnessjoni jitbandal f'angolu; In-naħa ta 'barra hija ttrattata bi qtugħ ċatt, li huwa konvenjenti għall-ikklampjar u l-magni, u jista' wkoll jiġi mmuntat u allinjat bl-użu ta 'wrench.
Xaft konvessi ċilindriku koassjali ta 'fuq
Estendi segment solidu tax-xaft ċilindriku 'l fuq, b'toqba żgħira fuq il-ħajt tal-ġenb tax-xaft, li hija toqba tal-kamin li tissikka li tista' tissikka l-virga li tqabbel u x-xaft tat-trasmissjoni biex tlesti l-illokkjar u l-iffissar; Il-parti ta 'fuq tax-xaft hija ċatta, b'toqba żgħira bil-ponta fiċ-ċentru, li hija marka ta' proċess li titħalla mill-pożizzjonament ta 'fuq waqt il-magni tat-torn.
Karatteristiċi tal-ipproċessar
Il-mudelli tat-tidwir fuq l-uċuħ ċilindriċi ta 'ġewwa u ta' barra huma regolari, u l-uċuħ tat-tarf u l-pjani ta 'barra huma maħduma bi preċiżjoni bit-tħin. Il-forma u t-tolleranzi tal-pożizzjoni huma kkontrollati b'mod strett, u jagħmluha parti mhux-standard tal-ipproċessar tal-komposti tat-tħin tat-tidwir u mhux prodott lest standard fis-suq.
Karatteristiċi tal-materjal
Komunement magħmul minn liga tal-aluminju 6061, il-vantaġġi huma kif ġej:
Ħfief, jista 'jnaqqas it-tagħbija fuq l-istruttura li tiċċaqlaq u jnaqqas l-inerzja tal-moviment reċiproku;
Prestazzjoni ta 'qtugħ eċċellenti, kapaċi li tlesti magni kumplessi bħal toqob ta' ċirku ta 'ġewwa ta' preċiżjoni u toqob żgħar tal-ġenb;
Il-kapaċità li tirreżisti l-korrużjoni ta 'kuljum għadha aċċettabbli, u m'hemmx bżonn ta' protezzjoni addizzjonali taħt kundizzjonijiet konvenzjonali ta 'awtomazzjoni ta' ġewwa;
Konduttività termali eċċellenti, is-sħana akkumulata mill-frizzjoni sportiva tista 'tinħela malajr.
Il-kundizzjonijiet tal-impatt tat-tagħbija tqila jistgħu jiġu sostitwiti b'liga tal-aluminju 7075 jew azzar li ma jissaddadx biex tissaħħaħ is-saħħa strutturali.
Xenarji ta' applikazzjoni
1. Konnettur tat-tarf taċ-ċilindru: li jaġixxi bħala ġonta universali għall-virga tal-pistun taċ-ċilindru, li jikkumpensa għad-devjazzjoni tal-koassjalità kkawżata mill-installazzjoni u li jevita l-imblukkar tal-forza laterali waqt it-tħaddim taċ-ċilindru;
2. Nodi ta 'konnessjoni ta' rack awtomatizzati: użati għal mekkaniżmi ta 'konnessjoni ta' tagħmir u nodi artikolati għall-aġġustament tal-parentesi, u jiksbu aġġustament ta 'angolu multi ta' parentesi;
3. Adapter ta ' l-apparat: Impriża l-bażi tat-twaħħil tax-xedaq tlieta li staqsejt dwarha fir-rawnd ta 'qabel, iservi bħala l-parti ta' swing ta 'l-adapter għall-irkupri ta' l-apparat;
4. Konnessjoni ta 'robot żgħir: Pożizzjoni ta' trasferiment tal-ġonta tad-driegħ robotiku ħafif, li tikseb swing ta 'amplitudni żgħira.
Supplimenti relatati mal-proċess
Il-proċess tal-magni ta 'din il-parti huwa bejn wieħed u ieħor kif ġej: makkinar mhux maħdum u fin taċ-ċirku ta' barra u toqba ta 'ġewwa fuq it-torn tal-bar, segwit minn tħin tat-tarf tal-blokka u tħaffir tat-toqba żgħira tal-qfil tal-ġenb fuq il-magna tat-tħin. Il-proċess huwa kompatt, u hemm ċerti rekwiżiti għall-eżattezza tal-pożizzjonament tal-apparat.
